صنعت فولاد یکی از صنایع پایه و راهبردی در اقتصاد جهان است و فرآیند تولید آن به کنترل دقیق دما، ترکیب شیمیایی و شرایط عملیاتی نیاز دارد. در بسیاری از مراحل فولادسازی، گازهای صنعتی نقش مهمی در پیشبرد واکنشهای متالورژیکی و افزایش بهرهوری تجهیزات دارند. در میان این گازها، اکسیژن جایگاه ویژهای دارد و بخش قابلتوجهی از فرآیندهای ذوب و پالایش فولاد به استفاده صحیح از آن وابسته است.
اکسیژن در فولادسازی فقط برای ایجاد شرایط اکسیداسیون یا افزایش دمای مذاب به کار نمیرود. این گاز در کاهش کربن، اکسیداسیون عناصر ناخواسته، تشکیل و کنترل سرباره، افزایش سرعت ذوب و بهبود راندمان حرارتی کوره نیز نقش دارد.
در واحدهای صنعتی، اکسیژن مورد استفاده در کوره معمولاً به صورت گاز وارد فرآیند میشود. با این حال، برای مصرفکنندگان بزرگ، نگهداری و حمل اکسیژن به شکل مایع مزیتهای قابلتوجهی دارد. اکسیژن مایع در مخازن کرایوژنیک ذخیره میشود و در زمان مصرف، پس از عبور از تبخیرکننده، به حالت گازی تبدیل شده و وارد شبکه مصرف کارخانه میشود.
در این مقاله از صنایع گازی پرستلی، نقش اکسیژن در فرآیند فولادسازی، کاربرد آن در کورههای BOF و EAF، عوامل مؤثر بر مصرف و دلایل استفاده از اکسیژن مایع برای تأمین نیاز واحدهای فولادی بررسی میشود.
اکسیژن مایع چیست؟
اکسیژن مایع که با نام Liquid Oxygen یا LOX شناخته میشود، اکسیژن با خلوص بالا در حالت مایع است. اکسیژن در فشار اتمسفری و دمای حدود ۱۸۳– درجه سانتیگراد به مایع تبدیل میشود و برای جلوگیری از تبخیر سریع، در مخازن مخصوص کرایوژنیک نگهداری میشود.
تفاوت اصلی LOX با اکسیژن گازی در نحوه ذخیره و انتقال آن است. چگالی بالاتر اکسیژن در حالت مایع باعث میشود بتوان مقدار زیادی اکسیژن را در حجم نسبتاً محدودی ذخیره کرد. همین ویژگی، استفاده از آن را برای کارخانههایی که مصرف اکسیژن بالایی دارند، از نظر لجستیکی و عملیاتی جذاب میکند.
در محل مصرف، اکسیژن مایع مستقیماً وارد کوره نمیشود. ابتدا LOX از مخزن به سمت تبخیرکننده (Vaporizer) منتقل شده و با دریافت حرارت به اکسیژن گازی تبدیل میشود. سپس اکسیژن با فشار و دبی مشخص در اختیار تجهیزات فولادسازی قرار میگیرد.

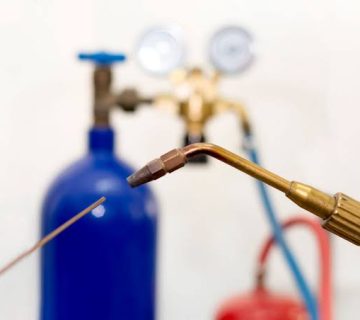

بیشتر بخوانید: گاز اکسیژن در جوشکاری
نقش اکسیژن در فولادسازی چیست؟
در فولادسازی، کنترل ترکیب شیمیایی مذاب اهمیت زیادی دارد. آهن خام یا چدن مذاب و سایر مواد اولیه حاوی عناصری مانند کربن، سیلیسیم، منگنز و فسفر هستند که مقدار آنها باید متناسب با گرید فولاد تنظیم شود.
اکسیژن با ایجاد واکنش اکسیداسیون با این عناصر، شرایط لازم برای کاهش یا کنترل آنها را فراهم میکند. برای نمونه، کربن با اکسیژن واکنش داده و عمدتاً CO تولید میکند:
C + ½O₂ → CO
این واکنش علاوه بر کاهش کربن، با تولید گاز و ایجاد حرکت در حمام مذاب، به انتقال جرم و حرارت نیز کمک میکند.
اکسیداسیون عناصر دیگری مانند سیلیسیم و منگنز نیز به تشکیل اکسیدهایی مانند SiO₂ و MnO منجر میشود. بخشی از این ترکیبات در سرباره جذب میشوند و در فرآیند پالایش مذاب نقش دارند.
بنابراین، مقدار اکسیژن و نحوه تزریق آن باید بر اساس شرایط واقعی کوره تعیین شود. مصرف بیش از اندازه میتواند اکسیداسیون فلز را افزایش داده و موجب بالا رفتن تلفات آهن شود؛ در مقابل، تزریق ناکافی ممکن است رسیدن به ترکیب شیمیایی مطلوب و شرایط مناسب سرباره را دشوار کند.
کاربرد اکسیژن در کوره اکسیژنی BOF
کوره اکسیژنی پایه یا Basic Oxygen Furnace (BOF) یکی از مهمترین تجهیزات تولید فولاد از چدن مذاب است. در این روش، اکسیژن با خلوص بالا از طریق لنس عمودی به سطح مذاب دمیده میشود. سرعت بالای جت اکسیژن موجب ایجاد ناحیهای با شدت واکنش بالا در سطح حمام میشود.
هدف اصلی این عملیات، کاهش کربن و اکسیداسیون عناصر همراه چدن است. سیلیسیم، منگنز و فسفر نیز در شرایط مناسب اکسید شده و محصولات حاصل از این واکنشها وارد سرباره میشوند.
فرآیند اکسیداسیون در BOF گرمازا است. بنابراین بخشی از انرژی مورد نیاز برای فرآیند از واکنش اکسیژن با عناصر موجود در مذاب تأمین میشود. این ویژگی یکی از دلایل سرعت بالای تولید در کورههای اکسیژنی است.
عملکرد کوره تنها به مقدار اکسیژن وابسته نیست. پارامترهایی مانند دبی دمش، فشار اکسیژن، فاصله نوک لنس از سطح مذاب، ترکیب شارژ، میزان قراضه و شرایط سرباره باید همزمان کنترل شوند. تنظیم نادرست هر یک از این عوامل میتواند بر میزان تلفات فلزی، ترکیب فولاد و مصرف مواد اولیه اثر بگذارد.
در نتیجه، سیستم تأمین اکسیژن در BOF باید علاوه بر ظرفیت کافی، توانایی تأمین جریان پایدار و قابلکنترل را نیز داشته باشد.
بیشتر بخوانید: تفاوت گاز ازت با اکسیژن چیست؟
کاربرد اکسیژن در کوره قوس الکتریکی EAF
در کوره قوس الکتریکی یا Electric Arc Furnace (EAF)، انرژی اصلی ذوب از قوس ایجادشده میان الکترودهای گرافیتی و شارژ تأمین میشود. ماده اولیه این کوره میتواند قراضه فولادی، آهن اسفنجی، HBI یا ترکیبی از این مواد باشد.
اگرچه منبع اصلی انرژی EAF برق است، تزریق اکسیژن میتواند عملکرد حرارتی و متالورژیکی کوره را بهبود دهد. اکسیژن با کربن و سایر عناصر قابل اکسید موجود در مذاب واکنش داده و در اثر این واکنشها حرارت آزاد میشود.
یکی از کاربردهای مهم اکسیژن در EAF، کمک به تشکیل سرباره کفکرده (Foamy Slag) است. اکسیداسیون کربن و واکنش آن با اکسید آهن موجود در سرباره، گاز CO ایجاد میکند. حبابهای گاز در سرباره باعث افزایش حجم آن شده و در شرایط مناسب، سرباره کفکرده اطراف قوس را میپوشاند.
این لایه سرباره مانند یک عایق حرارتی عمل میکند و باعث میشود انرژی قوس بهتر به حمام منتقل شود. در نتیجه، بخشی از اتلاف حرارت کاهش یافته و شرایط مناسبتری برای ذوب فراهم میشود.
تزریق اکسیژن در EAF میتواند مزایایی مانند موارد زیر داشته باشد:
- افزایش سرعت ذوب شارژ
- کاهش زمان Tap-to-Tap
- کاهش مصرف انرژی الکتریکی به ازای هر تن فولاد
- افزایش راندمان حرارتی کوره
- کمک به کنترل کربن مذاب
- بهبود شرایط سرباره کفکرده
- افزایش ظرفیت عملیاتی کوره
با این حال، افزایش دبی اکسیژن همیشه به معنای بهبود عملکرد نیست. اگر میزان دمش از محدوده مناسب بیشتر شود، اکسیداسیون آهن افزایش یافته و مقدار Feo سرباره بالا میرود. این وضعیت میتواند تلفات فلزی، مصرف نسوز و هزینه مواد مصرفی را افزایش دهد. به همین دلیل، برنامه دمش اکسیژن باید متناسب با نوع شارژ، وضعیت سرباره و شرایط هر ذوب تنظیم شود.
خرید آرگون مایع از صنایع گازی پرستلی
مصرف اکسیژن در فولادسازی به چه عواملی بستگی دارد؟
مصرف اکسیژن در یک کارخانه فولادسازی عدد ثابتی نیست. شرایط فرآیند، نوع کوره، ترکیب مواد اولیه و گرید فولاد تولیدی همگی در تعیین میزان مصرف نقش دارند.
برای مقایسه عملکرد واحدهای مختلف، معمولاً از شاخص مصرف ویژه اکسیژن استفاده میشود که مقدار اکسیژن مصرفشده را نسبت به میزان فولاد تولیدی نشان میدهد:
مصرف ویژه اکسیژن = حجم اکسیژن مصرفشده ÷ مقدار فولاد تولیدشده
واحد این شاخص معمولاً Nm³/t فولاد است.
به عنوان نمونه، اگر یک واحد در یک دوره ۱۰۰ هزار نرمال مترمکعب اکسیژن مصرف کند و در همان مدت ۱۰۰۰ تن فولاد تولید شود، مصرف ویژه برابر با ۱۰۰ Nm³ به ازای هر تن فولاد خواهد بود.
البته این عدد به تنهایی معیار کافی برای ارزیابی عملکرد نیست و بهتر است در کنار شاخصهایی مانند زمان تولید، مصرف برق، مصرف الکترود، بازده فلزی، میزان تلفات آهن و کیفیت محصول بررسی شود.
عوامل اصلی مؤثر بر مصرف اکسیژن
- نوع کوره: الگوی مصرف در BOF با EAF تفاوت اساسی دارد، زیرا نقش اکسیژن در این دو فرآیند یکسان نیست.
- ترکیب مواد اولیه: مقدار کربن، سیلیسیم، منگنز و سایر عناصر قابل اکسید موجود در شارژ، نیاز اکسیژن را تحت تأثیر قرار میدهد.
- نسبت قراضه، آهن اسفنجی و چدن مذاب: تغییر ترکیب شارژ میتواند میزان اکسیژن مورد نیاز و همچنین میزان انرژی شیمیایی قابل بازیابی از واکنشهای اکسیداسیون را تغییر دهد.
- گرید فولاد: محدوده مجاز عناصر در فولاد نهایی تعیین میکند که چه میزان پالایش و اکسیداسیون مورد نیاز است.
- شرایط عملیاتی: دما، زمان دمش، فشار و دبی اکسیژن، طراحی لنس و شرایط سرباره از پارامترهای مهم فرآیند هستند.
بیتر بخوانید: روش های تولید اکسیژن
چرا کارخانههای فولاد از اکسیژن مایع استفاده میکنند؟
مصرف اکسیژن در واحدهای فولادسازی میتواند بسیار بالا باشد. به همین دلیل، استفاده از کپسولهای گاز فشرده برای کارخانههایی با مصرف صنعتی بالا معمولاً راهکار مناسبی نیست. در چنین شرایطی، اکسیژن مایع میتواند به عنوان یک گزینه مناسب برای ذخیرهسازی و تأمین اکسیژن مورد استفاده قرار گیرد.
LOX در مخازن کرایوژنیک ذخیره شده و در زمان مصرف، توسط تبخیرکننده به اکسیژن گازی تبدیل میشود. این روش امکان نگهداری حجم قابلتوجهی اکسیژن را در فضای محدودتر فراهم میکند.
ظرفیت ذخیرهسازی بالا
یکی از مزیتهای اصلی اکسیژن مایع، چگالی بالای آن در مقایسه با اکسیژن گازی است. به همین دلیل، میتوان حجم زیادی اکسیژن را در یک مخزن کرایوژنیک ذخیره کرد. این ویژگی برای واحدهایی که مصرف مستمر دارند، اهمیت زیادی دارد.
پایداری تأمین
توقف یا افت شدید جریان اکسیژن میتواند عملکرد کوره را تحت تأثیر قرار دهد. وجود مخزن LOX به کارخانه اجازه میدهد در کنار منبع اصلی تأمین، یک ذخیره عملیاتی در اختیار داشته باشد. این ذخیره میتواند در زمان تعمیرات، محدودیت تولید یا افزایش موقت مصرف مورد استفاده قرار گیرد.
انعطافپذیری در تأمین
کارخانههایی که تولید اکسیژن در محل ندارند، میتوانند LOX را توسط تانکرهای مخصوص حمل مواد کرایوژنیک دریافت کنند. پس از تخلیه، اکسیژن در مخزن سایت ذخیره و متناسب با نیاز فرآیند مصرف میشود.
مناسب برای مصرفهای صنعتی بالا
برای مصرفهای زیاد، استفاده از تعداد زیادی کپسول اکسیژن به فضای زیاد، جابهجایی مداوم و عملیات لجستیکی گسترده نیاز دارد. در مقابل، حمل اکسیژن مایع با تانکر و ذخیره آن در مخزن کرایوژنیک، امکان تأمین حجم بالاتری را در هر نوبت فراهم میکند.
پاسخ به افزایش ناگهانی مصرف
مصرف اکسیژن در کارخانه همیشه یکنواخت نیست. ممکن است با راهاندازی چند کوره، تغییر برنامه تولید یا افزایش نرخ ذوب، نیاز به اکسیژن بیشتر شود. ذخیره LOX میتواند بخشی از این نوسانات را پوشش دهد و به پایداری شبکه مصرف کمک کند.
خرید نیتروژن مایع از صنایع گازی پرستلی
جمعبندی
اکسیژن یکی از گازهای کلیدی در فرآیندهای مدرن فولادسازی است و نقش آن از اکسیداسیون کربن و عناصر همراه مذاب تا بهبود شرایط سرباره و افزایش راندمان حرارتی کوره را دربرمیگیرد. در BOF، دمش اکسیژن بخش اصلی فرآیند پالایش چدن مذاب را تشکیل میدهد؛ در EAF نیز تزریق کنترلشده آن میتواند سرعت ذوب و عملکرد حرارتی کوره را بهبود دهد.
در واحدهایی که مصرف اکسیژن بالاست، روش تأمین اهمیت زیادی پیدا میکند. اکسیژن مایع با فراهم کردن امکان ذخیرهسازی حجم بالا، تأمین پشتیبان و انتقال صنعتی، یکی از راهکارهای متداول برای پاسخگویی به این نیاز است. البته انتخاب روش مناسب تأمین اکسیژن باید بر اساس میزان مصرف، الگوی مصرف، ظرفیت ذخیرهسازی، فاصله تأمینکننده و شرایط عملیاتی کارخانه انجام شود.
در نهایت، مدیریت مصرف اکسیژن فقط به کاهش حجم گاز مصرفی محدود نمیشود؛ هدف اصلی، استفاده بهینه از اکسیژن برای دستیابی به تولید پایدار، کاهش مصرف انرژی، کنترل بهتر فرآیند و حفظ کیفیت فولاد است.
